面向工业化生产的 PCB layout 服务
电磁兼容性（EMC）问题、有限的空间限制，以及无法满足量产要求的 PCB layout，都会影响产品开发进度。我们从项目初期便针对这些挑战开展 PCB layout 设计，将您的原理图转化为具备量产条件的 PCB layout。我们注重技术可靠性，制造可行性优化，并根据产品的具体应用需求进行定制化开发。同时，我们的设计重点涵盖信号完整性，以及 PCB 的电气、热管理和机械结构等要求。
总而言之，我们为您提供具备制造可行性和成本效益的整体解决方案。从元器件布局布线到经过验证的 Gerber 或 ODB++ 制造数据，全流程由专属团队提供服务。
我们负责 PCB layout，您将获得更多价值：
面向产品需求的 PCB 设计
每一块 PCB 都结合电子设计、机械结构及法规要求进行开发 —— 从而打造出在信号完整性、热性能及机械约束之间实现最佳优化的电路板。
从设计之初即面向量产
我们根据产品实际应用环境进行 PCB layout 设计，并充分考虑制造工艺要求，确保设计能够顺利导入稳定、高效且具成本竞争力的批量生产。
高品质设计与产品质量
通过基于约束条件的 PCB 布线，以及系统化的设计评审，我们确保整个开发过程中始终保持高水平的设计与产品质量。
加快产品上市速度
依托以制造可行性设计（DfM）为导向的开发理念和高效的设计迭代流程，我们有效缩短产品开发周期，降低整体开发成本，同时提供稳健可靠的 PCB 设计。
从需求分析到面向量产的 PCB layout
我们的 PCB layout 服务涵盖整个流程，从技术咨询和可行性分析，到完全符合量产要求的 PCB 设计。我们的目标是在早期阶段做出有充分依据的决策，并为可批量生产的 PCB layout 奠定坚实基础。
在项目早期阶段，我们为您提供以下支持：
- 提供兼顾成本效益与制造可行性的 PCB 技术建议，包括 DfM、DfA、DfT和DfC 优化
- PCB 层叠结构（Layer stack-up）设计咨询
- 热管理评估和电磁干扰（EMI）及电磁兼容性（EMC）的前期分析
- 元器件布局及概念方案研究
基于电子设计原则和已确定的原理图，我们制定清晰的设计规则，作为定制化 PCB layout 的技术基础。对于在您的 EDA 环境中创建的现有原理图，我们可以在完成电气规则检查（Electrical Rule Check）后，将其转换为新的 PCB layout。同时，我们会对层叠结构、材料选择、电源分配、元器件布局及机械约束等关键因素进行全面分析，提前识别优化空间，减少不必要的设计迭代，并在导入生产制造前有效降低项目风险。
此外，我们的物料清单健康检查（BOM Health Check）还会评估元器件的可用性以及第二供应源选择，从而在项目早期就识别并降低元器件停产所带来的潜在风险。

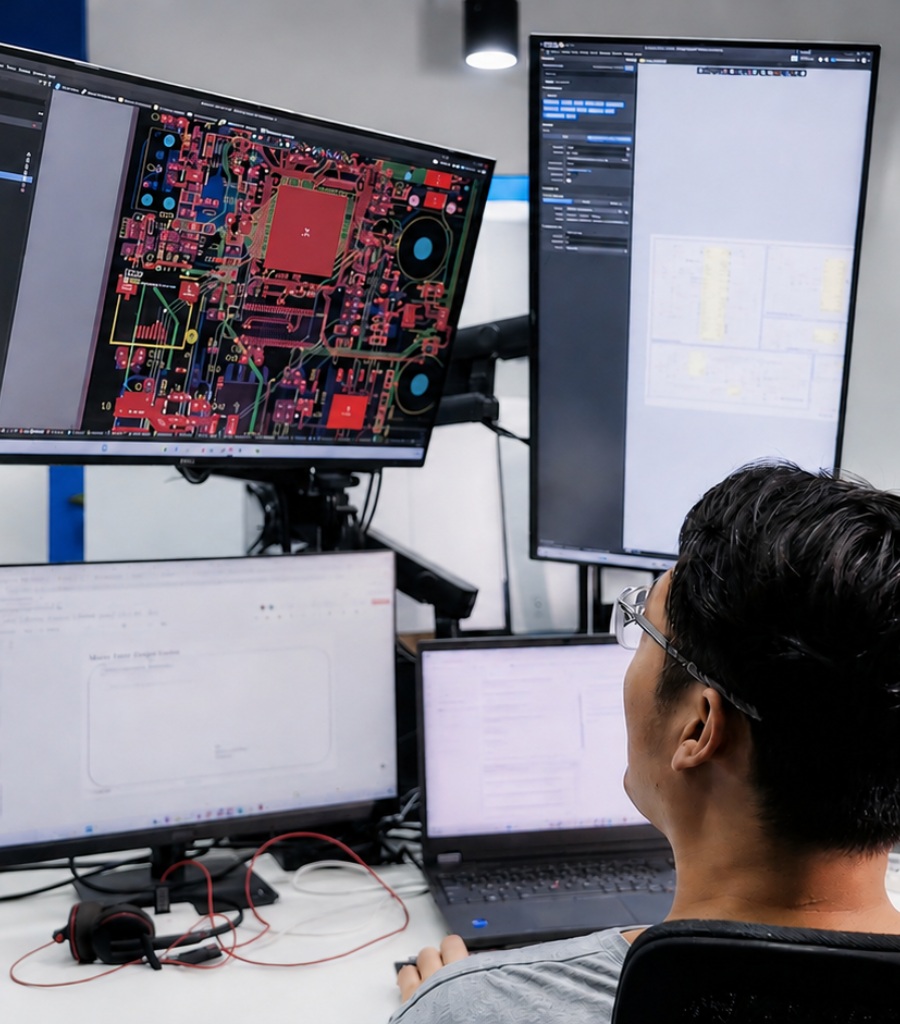

智能布局与布线，保障高信号完整性
在完成前期技术分析后，我们首先开展战略性的元器件布局，并在此基础上进行 PCB layout。整个设计过程重点关注信号完整性、热性能、电磁兼容性（EMC）优化以及其他相关物理性能。同时，我们在各个开发阶段保持与客户紧密协作，确保客户能够及时参与设计评审并反馈意见。
我们的设计重点包括：
- 基于信号流向和电流路径的结构化元器件布局
- 针对高速、高功率、射频（RF）及混合信号设计进行基于约束条件的布线（Constraint-driven routing）
- 定义层叠结构、阻抗和间距，以确保电磁兼容性能（EMC）
- 遵循相关标准和设计规范
- 通过维护符合 IPC 标准和制造商要求的设计库，确保数据质量的一致性
- 开展设计评审
为确保机械集成，我们将机械设计过程中的机械计算机辅助设计（MCAD）数据纳入整体开发流程。根据外壳及安装要求，我们进行装配适配和碰撞检查，从而在 PCB layout 开发过程中及时识别机械冲突。我们既可以导入 STEP 文件，也可以提供 STEP 文件用于数据交换。
布局、布线及各项分析所获得的结果将直接应用于 PCB layout 优化。确保最终的 PCB 设计具备优异的信号完整性、电气性能、热性能和功能要求，同时确保在样机验证和批量生产过程中实现稳定、一致的产品性能。
面向高度复杂应用的先进 PCB 设计
凭借先进的 PCB 设计能力，我们能够实现高度复杂、空间受限且具有高性能要求的电子系统。
我们设计的 PCB 布局在同一平台上集成了机械灵活性、最高元器件密度、大电流和大电压，以及高速且高灵敏度的信号接口：
- 采用刚性板、柔性板及刚挠结合板等先进的 PCB 技术，实现结构紧凑和机械性能可靠的设计
- 高密度互连（HDI）布局，采用盲孔、埋孔、微孔及叠层微孔等先进工艺，在有限空间内实现最大功能集成度
- 高电流、高电压的 PCB layout，最高支持 100A / 400V ，能够满足高功率应用的需求
- 高速和阻抗控制的 PCB 设计，确保信号完整性
- 稳健的混合信号布局，实现敏感模拟电路与高速数字逻辑的可靠共存
从项目早期规划到最终产品集成，我们始终遵循相关技术、机械结构及法规要求，并且深入理解您的应用需求， 为复杂程度高的 PCB layout 奠定坚实的设计决策基础。
集设计开发与数据管理于一体的敏捷开发
我们将敏捷的 PCB layout 开发与集成式设计及数据管理相结合。我们采用版本控制系统和 Altium Designer 开展设计，也可以根据需求直接在您的 Altium 365 环境中进行开发。此外，我们还维护着一个与 ERP 系统连接的元器件数据库，其中包含经过验证的元器件参数和 3D 模型。这确保了从初始设计到电路板组装全过程的数据一致性和可追溯性。
在设计发布前，我们会对所有 Gerber 或 ODB++ 制造数据进行验证，并确保其满足生产要求。这使我们能够及早识别并消除影响生产制造的关键问题，确保产品顺利导入批量生产。
联系我们
无论您在产品生命周期的哪个阶段需要我们的专业支持，我们始终与您同行。
